Geçiş ve tünel çadırları
Ana çadır, karşılama ve servis alanları arasında planlı bir bağlantı oluşturun.
BAĞLANTI / YÜRÜYÜŞ YOLU
Ölçü ve
planlama detayları.
- Amaç
- Alanlar arası bağlantı
- Genişlik
- Geçiş akışına göre
- Boy
- Bağlantı mesafesine göre
- Zemin
- Kot ve yüzeye göre
- Bağlantılar
- Yapıya özel değerlendirme
- Planlama
- Giriş, servis ve tahliye
Uygulama Fotoğrafları
KATALOG BİLGİLERİ · SAYFA 31

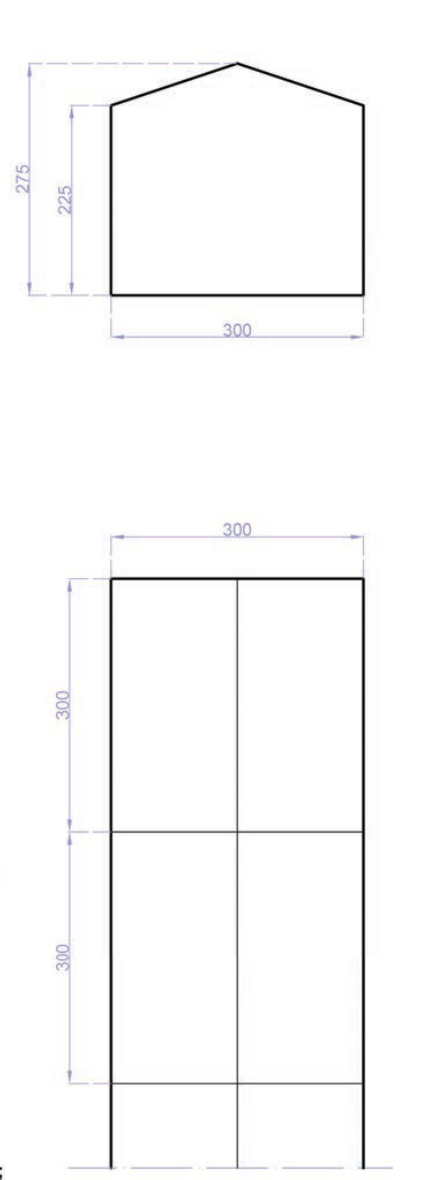

HTS Tünel 33 teknik bilgileri
- Katalog modeli
- HTS Tünel 33
- Genişlik
- 3,00 m
- Yan yükseklik
- 2,25 m
- Tepe yüksekliği
- 2,75 m
- Çatı eğimi
- 20°
- Rüzgâr yükü (katalog)
- 80 km/sa (0,30 kN/m²)
Profiller ve bağlantılar
- Çatı makası (Türkçe tablo)
- 50/50/2,5 mm
- Saçak bağlantısı
- Çelik sabitleme pimi
Malzeme özellikleri
- Taşıyıcı iskelet
- Sert preslenmiş, sıkıştırılmış alüminyum
- Çelik bağlantılar
- Sıcak galvaniz kaplamalı
- PVC kaplama
- Beyaz, parlak PVC; katalogda alev yürütmez olarak belirtilmiştir
- Katalogdaki kaplama sınıfları
- DIN 4102 B1, M2; BS 5437/7837; USA NFPA 701
Bu bilgiler katalogdaki HTS Tünel 33 modeline aittir. Çatı makası Türkçe tabloda 50/50/2,5 mm, İngilizce tabloda 50/50/2 mm belirtilir; kullanılacak profil teyit edilir.
Bilgiler ürün kataloğundaki varyanta aittir. Uygulanacak model, kaplama, yük değerleri ve saha koşulları teklif kapsamında doğrulanır.
PROJENİZE UYARLAYIN
Doğru çözüm,
doğru kapsamla başlar.
Karşılama ile ana salon arasındaki geçişin yanı sıra servis güzergâhı da ayrı düşünülmelidir. Kapıların açılması, kot farkları ve yağışta suyun yönü bağlantı planını etkiler.
Teklif hazırlığında paylaşın
- Konum ve sahaKurulum alanı, zemin bilgisi ve erişim koşulları.
- Tarih ve süreKurulum, kullanım ve söküm için düşündüğünüz zaman aralığı.
- Yerleşim ve donanımÖlçü, kaplama, zemin, aydınlatma ve diğer ihtiyaçlar.
SİSTEME ÖZEL SORULAR
Merak
ettikleriniz.
Standart bir tünel ölçüsü var mı?
Gerekli açıklık ve boy, bağlanacak yapılar ve kullanım akışıyla belirlenir. Proje bilgisi olmadan tek ölçü önerilmez.
İki farklı yapı bağlanabilir mi?
Kot, cephe, kapı ve bağlantı koşulları incelendikten sonra uygunluk değerlendirilir.
Geçiş zemini nasıl planlanır?
Yüzey, kot farkı, erişilebilirlik ve su tahliyesi birlikte ele alınır.
